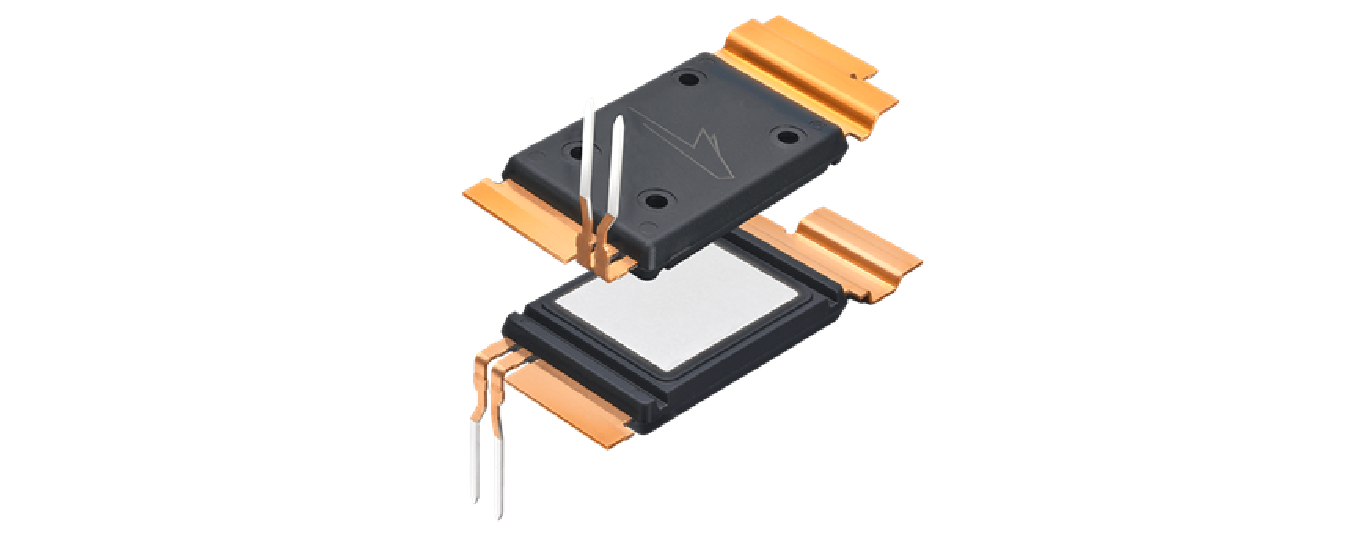

Nowa rodzina modułów Wolfspeed TM wykonana w topologii Single Switch

W ofercie Maritex pojawiła się kolejna rodzina modułów Wolfspeed - seria TM, posiadająca certyfikat AQG 324.

Są to zaawansowane, samochodowe moduły mocy stworzone z myślą o nowoczesnych systemach falownikowych. Bazują na technologii węglika krzemu (SiC) i wykonane są w topologii single switch, zapewniąc wyjątkową sprawność, wysoką niezawodność oraz elastyczność projektową.

Rodzina modułów TM wykorzystuje najnowsze tranzystory SiC MOSFET Wolfspeed, oferując kompaktową konstrukcję bez podstawy, niskie indukcyjności pasożytnicze oraz wysoką odporność termiczną.

Wszystko to sprawia, że seria TM idealnie odpowiada na potrzeby e‑mobilności, napędów przemysłowych i lotnictwa elektrycznego, wyznaczając nowy standard w dziedzinie konwersji mocy, łącząc wysoką wydajność z trwałością i łatwością integracji.

Parametry elektryczne i termiczne:

• klasy napięciowe: 650 V (MOSFET Gen 3) oraz 1200 V (MOSFET Gen 4);
• prądy znamionowe: do 440 A (650 V) oraz 320 A (1200 V);
• zdolność pracy w wysokiej temperaturze: temperatura złącza do 200 °C przez 100 h w cyklu życia; praca zgodna z motoryzacyjnymi profilami obciążenia;
• niskie straty przełączania dzięki zaawansowanej strukturze MOSFET i zoptymalizowanemu układowi modułu;
• odległość pełzania > 6,3 mm oraz CTI > 600, zapewniające wysoką odporność izolacji.

Konstrukcja i cechy mechaniczne:

• kompaktowa konstrukcja bez podstawy z izolacją z azotku krzemu Si₃N₄, zapewniająca:

- wysoką przewodność cieplną

- dużą odporność na cykle termiczne

• spiekalny i lutowny posrebrzany spód dla maksymalnej niezawodności i wydajności cieplnej oraz kompatybilności z klasycznymi liniami montażowymi;

• zgrzewane laserowo terminale mocy, umożliwiające automatyzację połączeń;
• dwie długości pinów sygnałowych: 18,5 mm i 19 mm, ułatwiające integrację z PCB i wiązkami.

Korzyści na poziomie systemu:

• Zredukowane indukcyjności pasożytnicze umożliwiają szybkie i stabilne przełączanie;
• Wysoka niezawodność potwierdzona kwalifikacją AQG 324;
• Skalowalna koncepcja modułu dla wielofazowych falowników trakcyjnych;
• Optymalizacja pod kątem pracy z wysoką częstotliwością, co pozwala zmniejszyć elementy pasywne i zwiększyć gęstość mocy.

Zastosowania docelowe:

• Falowniki trakcyjne pojazdów elektrycznych (BEV/HEV);
• Wysokowydajne napędy silnikowe;
• Lotnictwo elektryczne i platformy eVTOL;
• Układy konwersji mocy zasilane z magistrali DC wymagające wysokiej sprawności i odporności termicznej.

Zapraszamy do kontaktu i składania zamówień: tel. 58 662 05 28, [email protected]
